AUTOCAD 自定义线型

1、CAD 线型定义文件，存放在support文件夹内，C:\Users\（当前管理员账户名）\AppData\Roaming\Autodesk\AutoCAD2016\R20.1\chs\Support。软件自带的有两个：acad.lin和acadiso.lin（图中两个选定的文件）

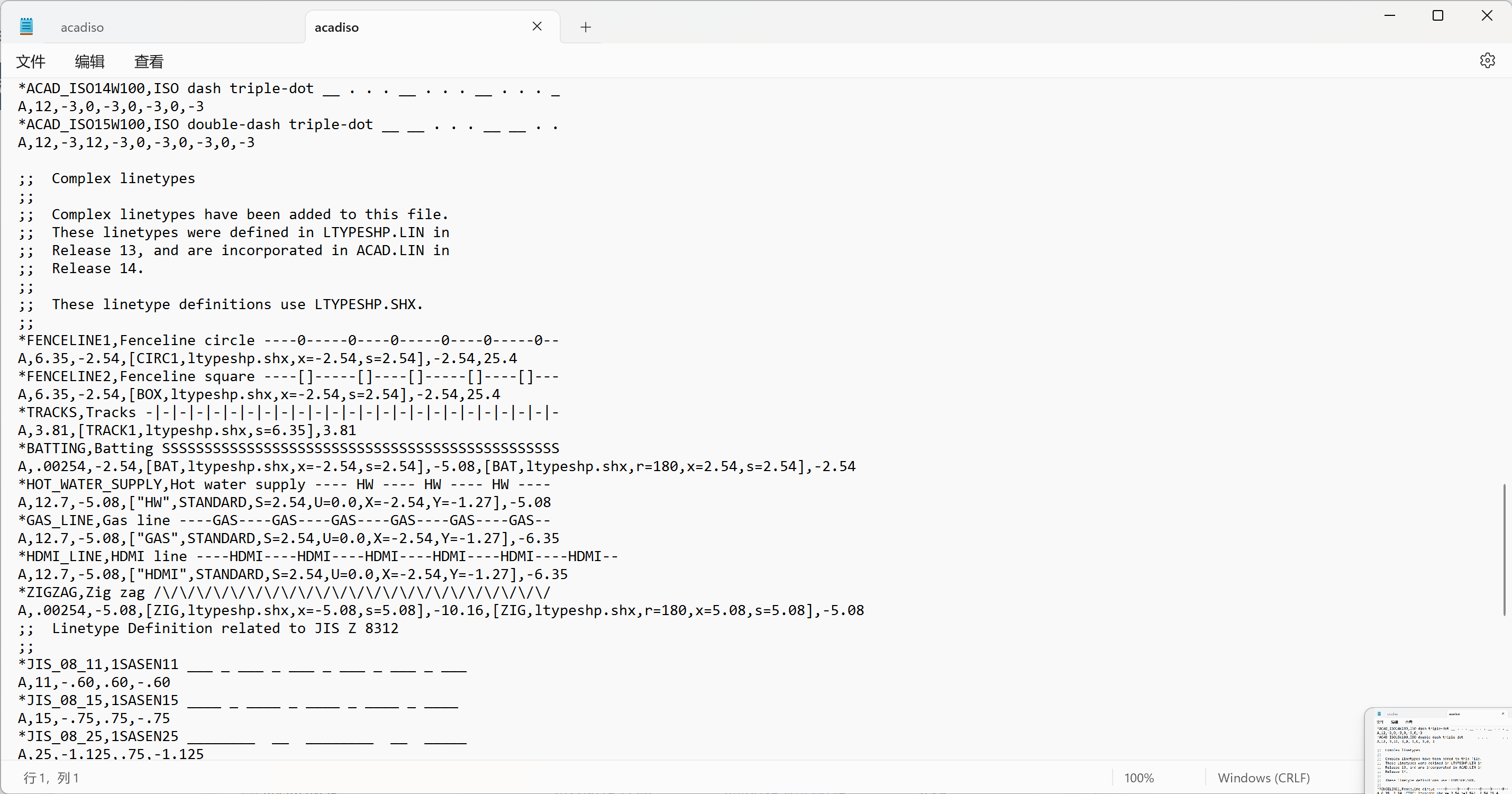

2、打开任何一个acad.lin或 acadiso.lin 。右键，使用记事本打开，如下图所示。

这是 acadiso.lin 文件中自有的 GAS Line 线型，

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--A,12.7,-5.08,["GAS",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-6.35

通过这个例子，来了解下镶嵌文字线型的定义规则。

① 、第一行：*代表线型的名称，可使用中文，对应的是线型管理器窗口中的线型列；

②、第一行：名称之后使用英文输入法下的逗号隔开，之后输入的是线型说明，对应的就是线型管理器窗口中的说明列；

③、第二行：A代表线型两端都是实线端，无论线型如何定义，长度如何，都能保证画线两端为实线，所以，定义线型都选A；

④、第二行：12.7----12.7单位的实线（正数）；-5.08----5.08单位的空格（负数）； "GAS"----英文双引号，你需要添加的文字；STANDARD----文字的格式；S=2.54----文字的缩放比例；U=0.0----文字相对线的方向的旋转角度；X=-2.54----文字在画线方向上的偏移量（正向右，负向左）Y=-1.27----文字在画线垂直方向上的偏移量（正向上，负向下）

⑤、实线,空格,文字,空格 此为一个循环。注意，英文状态下的逗号分隔，文字内容的双引号，文字部分整体需用中括号；
